Инжектор бесшприцевого ввода
Оформить заявку
Описание
Инжектор предназначен для автоматического ввода в разделительную колонку хроматографа постоянного количества жидкого образца (пробы), находящегося под высоким давлением до 100 атм. при температуре до 400°C с предварительным испарением его в нагреваемой камере.
Подобные пробы, например, нестабильный газовый конденсат, имеют в своем составе компоненты в широком диапазоне температур кипения (от постоянных газов до углеводородов С44). Традиционный хроматографический анализ таких проб является длительной и дорогостоящей процедурой и обычно проводится в две стадии (анализ газа дегазации и дегазированного конденсата).
Применение инжектора бесшприцевого ввода позволяет ввести пробу под высоким давлением без разгазирования, при этом достигается высокая экспрессность, точность и простота проведения анализа.
Конструкция

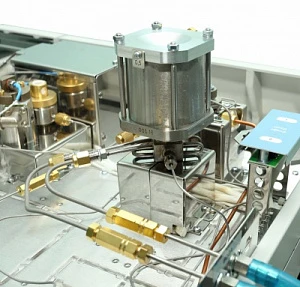

Инжектор содержит камеру испарения, линию отбора пробы, пневмопривод и конструктивно представляет собой кран поршневого типа, в котором зоны пробоотбора и испарения пространственно разделены. Данный принцип позволяет поддерживать в зоне пробоотбора температуру не выше 40°С (при наличии водяного охлаждения или миничиллера), в то время как температура камеры испарения может задаваться програмно до 400°С.
Нагреватель камеры испарения непосредственно в инжектор не входит; его устанавливают на платформе хроматографа и подключают к цепям управления нагревом.
Управление инжектором (задание и поддержание требуемой температуры) осуществляется контроллером хроматографа.
Инжектор позволяет работать с капиллярной или насадочной колонкой.
Установка инжектора возможна только на хроматографы серии "Хроматэк-Кристалл 5000" на место испарителя.
КЛЮЧЕВЫЕ ОСОБЕННОСТИ
|
Максимальная рабочая температура камеры испарения |
400°С |
|
Максимальное рабочее давление |
100 атм |
|
Объем вводимого образца |
0,25; 0,5; 1,2 мкл |
|
Тип охлаждения зоны отбора пробы |
жидкий хладоагент, от водопроводной сети или циркулирующий миничиллер |
|
Управление |
пневмопривод, давление газа 6 атм (воздух) |
|
Габариты |
60х60х200 мм |
|
Масса |
1 кг |
