Пробоотборник ПП-150
Оформить заявку
Описание
Пробоотборник ПП-150 предназначен для отбора, хранения и подачи проб сжиженных углеводородных газов, нестабильного газового конденсата под давлением до 100 атм. Пробоотборник используется при проведении анализа нестабильного газового конденсата без разгазирования пробы (СТО 5.5 метод Б, ГОСТ Р 57851), а также для анализа состава сжиженного газа (ГОСТ Р 54484-2011). Пробоотборник ПП-150 выпускается в соответствии с ТУ 3689-018-12908609-2014.

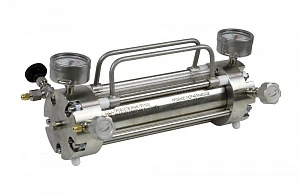

По заказу возможно изготовление пробоотборников большего объема на 1000мл (ПП-1000) и 2000мл (ПП-2000).
Конструкция

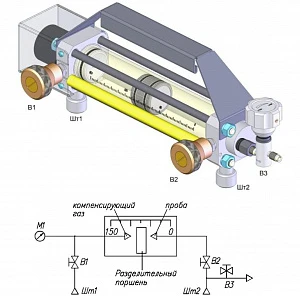

Конструкция пробоотборника поршневого постоянного давления ПП-150 отличается от обычных пробоотборников типа ПГО тем, что в корпусе пробоотборника имеется поршень, разделяющий пробу и поддавливающий газ. Благодаря такой конструкции проба, находящаяся под давлением в пробоотборнике, не содержит газовой "шапки" из преимущественно легких компонентов пробы и, как следствие, не происходит фракционирования пробы.
Таким образом, в пробе из пробоотборника ПП-150 могут быть представительно проанализированы компоненты пробы в широком диапазоне температур кипения. Для фильтрации пробы от механических частиц используются фильтры 5.884.057 (при отборе пробы в пробоотборник) и 5.884.056 (при подаче пробы из пробоотборника в хроматограф).
Подготовка к отбору пробы и ее подача из пробоотборника для хроматографических анализов осуществляется с помощью комплекта арматуры газовой 214.4.078.008. Поддавливание пробы рекомендуется осуществлять из независимого источника газа (обычно баллон наполненный инертным газом объемом 4-10 л с редуктором высокого давления типа РК-70).
Исполнения
Пробоотборники выпускаются в следующих исполнениях:
4.056.013-01 присоединительная резьба штуцеров G 1/2” наружная
4.056.013-02 присоединительная резьба штуцеров NPT 1/4” наружная
4.056.013-03 присоединительная резьба штуцеров G 1/2” наружная, предохранительный клапан с разрывной мембраной
4.056.013-04 с присоединительная резьба штуцеров NPT 1/4” наружная, предохранительный клапан с разрывной мембраной
4.056.013-05 присоединительная резьба штуцеров G 1/2” наружная, покрытие Incomsteel®
4.056.013-06 присоединительная резьба штуцеров NPT 1/4” наружная, покрытие Incomsteel®
По умолчанию поставляется исполнение 4.056.013-01 с резьбами G1/2". Для варианта 4.056.013-02 с резьбами 1/4" NPT возможен вариант подключения с быстроразъемными соединениями (БРС). Предлагаем варианты БРС Hy-Lok. Каталоги БРС Hy-Lok размещены ниже. В некоторых случаях вместе с БРС удобно применять гибкие трубопроводы высокого давления.
КЛЮЧЕВЫЕ ОСОБЕННОСТИ
|
Объём |
150 мл |
|
Присоединительная резьба для 4.056.013-01 (по умолчанию),4.056.013-03, 4.056.013-05 |
G1/2" наружная |
|
Присоединительная резьба для 4.056.013-02 (по заказу), 4.056.013-04, 4.056.013-06 |
1/4" NPT наружная |
|
Рабочее давление |
9,9 МПа (100 кгс/см2) |
|
Габариты (ДхШхВ) |
105х315х145 мм |
|
Масса |
3,5 кг |
